來自德國的研究員用3D打印制造出了號稱世界上最小透鏡,尺寸僅只有人類頭發絲寬度的兩倍。研究員聲明,這款微型透鏡能打造出宛如鹽粒般大小的相機,給醫療成像、機器人、無人機技術和秘密監控帶來革命性的發展。
△斯圖加特大學博士生Timo Gissibl直接在光纖的前端,打印出直徑與高度均僅有125um的微型透鏡,可用于實現小型化的內診鏡。
為了使積層制造達到極高的精準度,德國斯圖加特大學(University of Stuttgart)的研究人員采用超短激光脈沖——在785nm波長時低于100飛秒,以次微米級的準確度局部硬化光阻劑。研究人員以顯微鏡直接聚焦激光脈沖至液體光阻劑(置于玻璃基板或光纖尖端上)。
在曝光后,再以溶劑沖蝕未曝光的光阻劑,使其留下硬化的透明聚合物。這讓研究人員們能夠設計復雜的光學透鏡堆棧,包括常見的球面透鏡、拋物面或非球面的透鏡等。
斯圖加特大學博士生Timo Gissibl直接在光纖的前端,打印出直徑與高度均僅有125um的微型透鏡,可用于實現小型化的內診鏡。
△直接在光纖上制造微型三重透鏡的彩色SEM圖

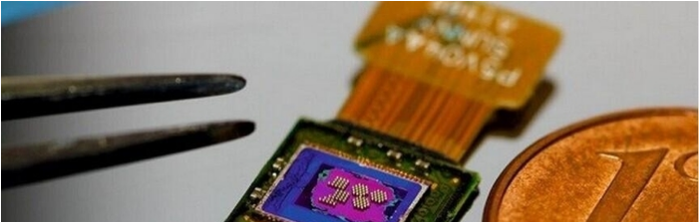

Timo Gissibl還可將表面光纖與微型物體直接打印在CMOS影像芯片上,以整合的光學打造極其小型的傳感器。
研究人員們希望使用這種光學透鏡,為無人機與機器人設計出更小、更輕的相機。
這種微型透鏡也可應用于照明系統,包括光必須以特定方向聚焦的發光二極管(LED)應用。采用這種積層制造途徑,研究人員宣稱,從概念構思到成品,只需花費不到一天的時間就能開發出實體原型。
(來自3D打印世界)
