在3D打印行業內首次舉辦的針對桌面機性能評測的比賽——首屆增材制造桌面機性能比拼錦標賽在杭州國際博覽中心舉行。本次大賽由北京鑒衡認證中心攜手2018中國增材制造大會暨展覽會組委會舉辦，共有來自全國各地14家代表著國內高水平的桌面級3D打印機制造商共計21款產品報名參賽。

鑒于目前市面上的桌面級3D打印機品牌、型號琳瑯滿目，不同產品的性能側重點各有不同，消費者在選擇產品時面臨諸多困擾。針對這一問題，本次性能比拼錦標賽使用間接評價的方法，通過對打印成品的精細測量，多角度、全方位對桌面級3D打印機進行綜合性能評測。為消費者在產品的選擇上提供參考，進而讓消費者能購買到符合自身需求的產品。

本次比賽分為五個大項，包括極限速度、極限精度、極限尺寸、極限穩定以及精細結構，參賽企業各顯神通，最終主辦方評選出五個單項及綜合性能最優獎的金、銀、銅獎。

角逐“五絕”精彩紛呈

為保證此次比賽的權威性，主辦方參考北京鑒衡認證中心組織起草的《熔融沉積桌面級3D 打印機性能評測技術規范》確定了最終的比賽模型。歷經8個小時的現場激烈角逐，比賽結果被逐一揭曉。

比賽項目一：極限速度挑戰賽

在此項比賽中，以出絲為信號記錄打印起始時間，以結束吐絲的瞬間作為打印終止時間。比賽模型內部為網格狀結構，在網格模型的一側開一道0.3mm寬的縫隙，在縫隙不被堵塞的前提下（以0.3mm的塞尺可塞入縫隙為標準），打印成品耗費時間最少者即為優勝。

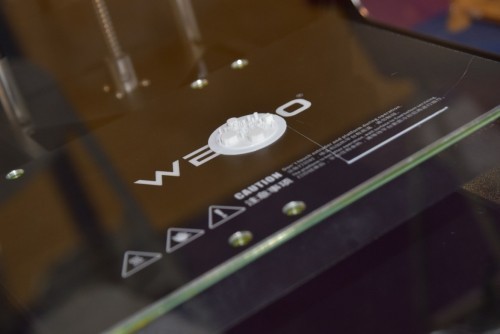

極限速度模型打印特寫

最終先臨三維科技股份有限公司的Einstart-P設備以24分26秒11的優異成績率先打印出符合要求的成品，獲得了本項比賽的金獎。上海復志信息技術有限公司的Pro 2設備以1分鐘的差距獲得本項比賽第二名。上海璽太三維科技有限公司的XT-320設備摘得本項比賽的銅獎。

比賽項目二：極限穩定挑戰賽

此項比賽模型被生動的稱為“城市森林”，通過在模型上不同位置打印具有不同特征的形狀，測試設備噴嘴在快速跳轉時的打印穩定性。通過測量打印成品中圓柱的直徑，正方形、正六邊形、正八邊形中指定邊的邊長，并與標準值進行對比，偏離值之和最小者即被視為打印穩定性最好的設備。

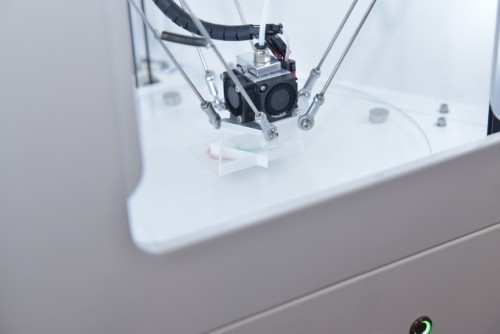

極限穩定模型打印特寫

此項比賽金獎獲得者為上海璽太三維科技有限公司的XT-F220 Pro設備，四項偏離值之和僅為0.103 mm。泰州盛谷三維科技有限公司的SG-S2設備以微弱的差距獲得銀獎。銅獎被上海典翔自動化設備有限公司的DX-150S設備摘得，其四項偏離值之和為0.168 mm。

比賽項目三：極限尺寸挑戰賽

此模型以兩個嵌套三角形為主要結構特征，通過測量兩個三角形各自三邊的高度以及大三角形的三邊邊長，總共九個數值，并與標準值進行比較，九個數值的偏離值之和最小者即為此項比賽的第一名。設置此項比賽的目的在于考察打印設備X軸與Y軸協同配合的能力，以及Z軸方向的尺寸極限誤差。

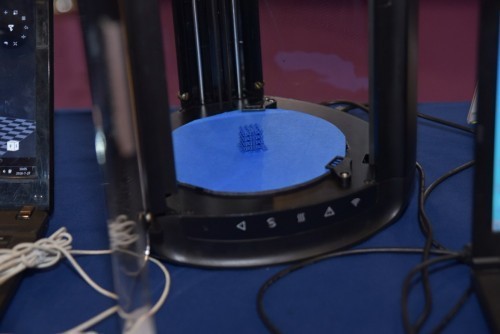

極限尺寸模型打印特寫

廈門光服科技有限公司的設備Goofoo mini+以九項偏離值之和為0.413 mm的優異成績獲得此項比賽的金獎，北京太爾時代科技有限公司的UP Plus 2設備以及江蘇威寶仕科技有限公司的WEEDO F192設備分別獲得銀獎及銅獎。

比賽項目四：極限精度挑戰賽

此項比賽的模型以中國傳統文化中的“太極”圖樣為基礎，規定了太極中勾玉與其輪廓之間大小不同的間隙值（分別設為0.4mm、0.3mm、0.2mm以及0.15mm），并在勾玉旁邊設置偏心圓以規避開源程序中識別孔洞自動偏移的問題（偏心圓直徑為φ8±0.1mm，一旦超出此范圍，即判定此間隙值下的打印成品無效）。間隙數值越小，對設備要求的精度越高，勾玉與輪廓黏粘的可能性越大。測量時使用專業校準后的壓力計對太極中勾玉進行下壓，以擠壓出太極中勾玉的困難程度來判斷設備的極限精度能力。

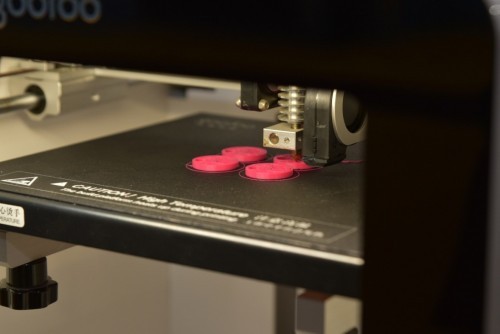

極限穩定模型打印特寫

在此項比賽中，廈門光服科技有限公司的Goofoo mini+設備和北京太爾時代科技有限公司的UP Box+設備分別獲得金獎和銀獎，二者差距微乎其微。另外，先臨三維科技股份有限公司的Einstart-P設備獲得了此項比賽的銅獎。

比賽項目五：精細結構挑戰賽

此項比賽所用模型的結構特征為一個“十字玲瓏塔”。通過測量打印成品的成型高度（須保證截面的十字輪廓清晰可見），與標準值50mm進行對比，與標準值的接近程度反映設備打印精細結構的能力。若打印成品的高度超出50mm，直接宣布此項比賽成績無效。

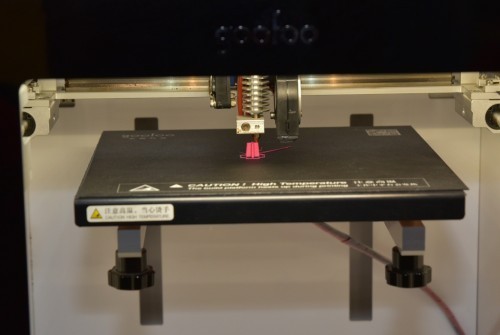

精細結構模型打印特寫

在此項比賽中，北京太爾時代科技有限公司的UP Box+設備展現出突出能力，以絕對優勢獲得金獎,最終成績是49.992mm。廈門光服科技有限公司的Goofoo mini+設備和杭州維彬科技有限公司的I3 Plus設備分別獲得銀獎和銅獎。

綜合性能最優大獎

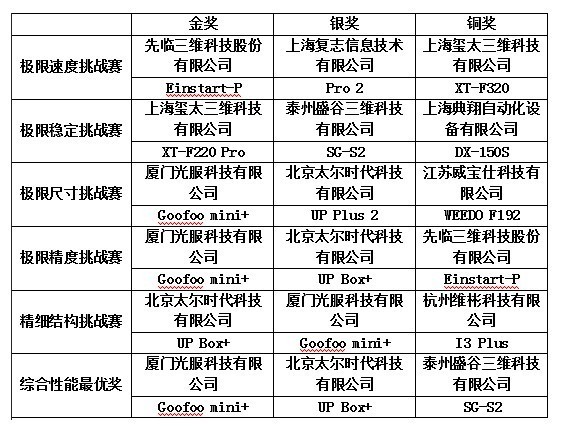

各單項獎排名出來以后，根據評分細則，即單項獎的第一名10分，第二名獲得8分，第三名獲得6分，第4-6名獲得5分，7-10名獲得4分，11-21名獲得3分的原則，評比出了五項比賽綜合能力前三名。最終，廈門光服科技有限公司的Goofoo mini+設備、北京太爾時代科技有限公司的UP Box+設備、泰州盛谷三維科技有限公司的SG-S2設備分別獲得“綜合性能最優獎”的金、銀、銅獎。

在比賽過程中，原航空航天工業部林宗棠部長蒞臨現場與北京鑒衡認證中心技術人員及企業代表深入交流，并在賽后的頒獎典禮上為獲獎企業和設備頒獎。

行業先驅共創未來

據悉，本屆“增材制造桌面機性能比拼錦標賽”的主辦方北京鑒衡認證中心成立于2003年，是經國家認證認可監督管理委員會批準，致力于為清潔能源、軌道交通、消費類電子電器及以3D打印為代表的戰略新興領域，提供技術開發、標準制定、認證、檢測、產業和政策研究等服務的第三方機構。

十五年來，北京鑒衡認證中心以嚴謹?shù)膽B(tài)度、精湛的技術和專業的服務，為眾多企業搭建了從技術到產品、從產品到市場的橋梁，支持客戶在國內及全球市場取得成功。此次“增材制造桌面機性能比拼錦標賽”是2018中國增材制造大會暨展覽會的一項重要日程，旨在進一步推動行業技術水平的交流和提升，為我國3D打印行業的發展帶來新的動力。
